1 وسایلی که در تصویر روبه رو می بینید را تهیه کنید و با آن ها مداری با دو لامپ روشن بسازید
2 پس از روشن شدن هر دو لامپ، شکل مداری را که ساخته اید، رسم کنید.
در این مرحله باید مداری که به‌صورت عملی ساخته‌اید را در دفترتان نقاشی کنید. بسته به اینکه سیم‌ها را چطور به هم وصل کرده باشید، باید تصویر یک باتری، دو پایه‌ی لامپ و سیم‌های رابطِ بین آن‌ها را بکشید (که در نهایت شکل شما شبیه یکی از دو تصویر پایینِ خواهد شد).
3 شکل مدار خود را با شکل مدار گروه های دیگر مقایسه کنید.
این یک کار کلاسی است. با مقایسه‌ی مدارها متوجه می‌شوید که همه‌ی گروه‌ها مدارها را دقیقاً مثل هم نبسته‌اند؛ یعنی ممکن است بعضی گروه‌ها لامپ‌ها را در یک مسیر پشت‌سرهم بسته باشند و بعضی دیگر، برای هر لامپ یک مسیر سیم‌کشیِ جداگانه ایجاد کرده باشند.
4 شکل مدار گروه خود را با شکل های صفحه ی بعد مقایسه کنید. مدار شما به کدام یک شبیه است؟
جواب این سوال به مداری که خودتان بسته‌اید بستگی دارد:

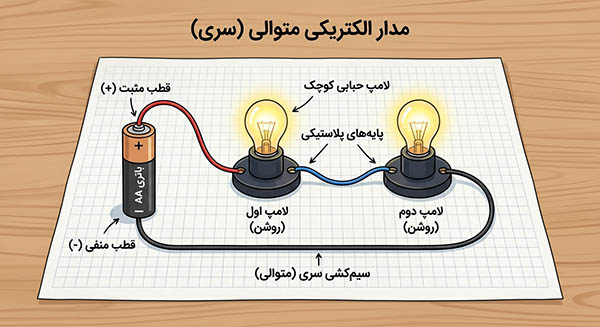

اگر سیم را از باتری به لامپ اول، سپس از لامپ اول به لامپ دوم، و در نهایت به باتری وصل کرده‌اید، مدار شما شبیه تصویرِ «مدار متوالی» (سمت چپ) است.

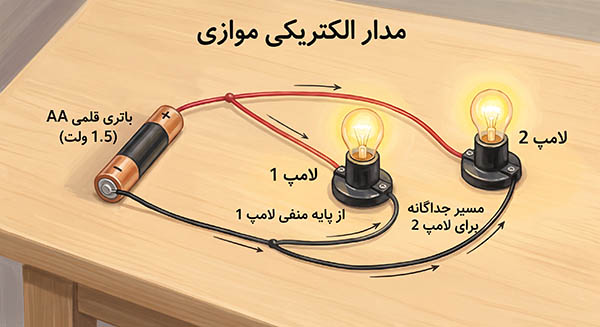

اما اگر از هر دو لامپ، سیم‌های مستقیمی به دو سرِ باتری کشیده‌اید (طوری که جریان برق دو مسیر جداگانه داشته باشد)، مدار شما شبیه تصویرِ «مدار موازی» (سمت راست) است.
5 پیش بینی کنید که اگر در مدارهای شکل بالا یکی از لامپ ها را باز کنید، لامپ دوم روشن می ماند؟ یا خیر؟
در مدار متوالی: پیش‌بینی می‌کنم اگر یک لامپ را باز کنیم، مسیر بسته شده و لامپ دوم خاموش می‌شود.
در مدار موازی: پیش‌بینی می‌کنم اگر یک لامپ را باز کنیم، لامپ دوم همچنان روشن می‌ماند.
6 با آزمایش، درستی پیش بینی خود را بررسی کنید. سپس آنچه را مشاهده می کنید، بنویسید.
با انجام آزمایش مشاهده می‌کنیم که پیش‌بینی ما کاملاً درست است:
در مدار متوالی، برق فقط یک مسیر مشخص برای عبور کردن دارد. وقتی یکی از لامپ‌ها را باز می‌کنیم (یا اگر یک لامپ بسوزد)، این مسیر قطع می‌شود و الکتریسیته دیگر نمی‌تواند به لامپ دوم برسد؛ در نتیجه لامپ دوم خاموش می‌شود.
در مدار موازی، جریان برق برای رسیدن به هر کدام از لامپ‌ها مسیر جداگانه‌ای دارد. وقتی یکی از لامپ‌ها را باز می‌کنیم، فقط مسیر همان لامپ قطع می‌شود اما مسیر عبور برق برای لامپ دوم همچنان وصل است؛ بنابراین لامپ دوم روشن می‌ماند.
