1 اگر در شکل 3ــ 13 سیم حامل جریان در امتداد میدان مغناطیسی قرار گیرد، نیروی مغناطیسی وارد بر آن چقدر خواهد بود؟ در چه حالتی بزرگی این نیرو بیشینه می شود؟

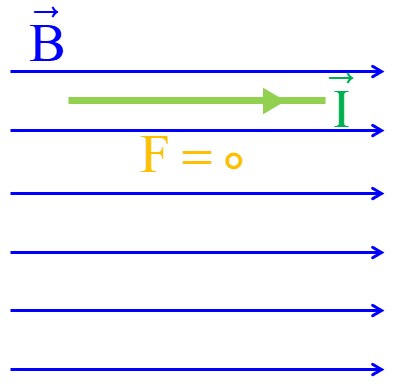

: سیم در امتداد میدان
\(\theta = {0^ \circ } \Rightarrow F = LIB\sin {0^ \circ } = LIB \times 0 = 0{\mkern 1mu} {\rm{N}}\)

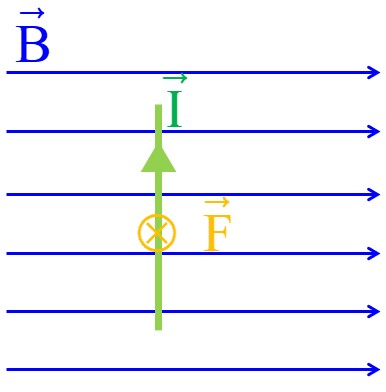

: حالت بیشینه نیرو
\(\theta = {90^ \circ } \Rightarrow {F_{\max }} = LIB\sin {90^ \circ } = LIB \times 1 = LIB\)
نتیجه
در حالتی که سیم در امتداد میدان مغناطیسی قرار بگیرد نیرو صفر است و در صورتی که عمود به میدان باشد بیشینه می شود.
2 یک میله رسانا به پایانه های یک باتری وصل شده و مطابق شکل در فضای بین قطب های یک آهنربای C شکل آویزان شده است و می تواند آزادانه نوسان کند. با بستن کلید K، چه اتفاقی برای میله رسانا رخ می دهد؟ توضیح دهید.
با بستن کلید، با توجه به قطب های باتری جریان ساعتگرد در مدار برقرار می شود. بنابراین به میله حامل جریان در میدان مغناطیسی آهنربا، طبق قاعده دست راست، نیرویی به سمت خارج از آهنربا وارد و آن را به سمت بیرون منحرف می کند.
