گام به گام پرسش 3-7 صفحه 78 درس مغناطیس و القای الکترومغناطیسی فیزیک (2) رشته تجربی

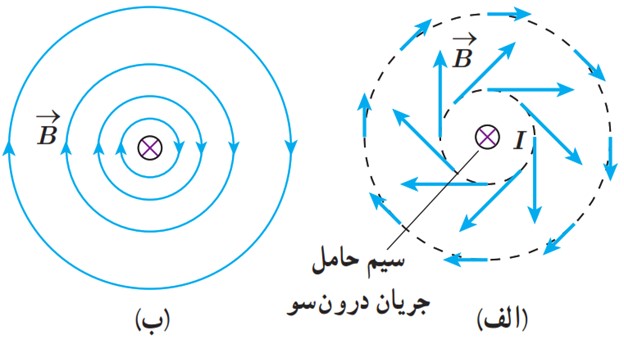

1) دریافت خود را از شکل های الف و ب بیان کنید. در بیان خود، به چگونگی تغییر جهت و اندازه میدانB  در اطراف سیم حامل جریان اشاره کنید.

2) کدام باتری را در مدار شکل زیر قرار دهیم تا پس از بستن کلید k ، عقربه قطب نما که روی سیم قرار دارد، در خلاف جهت حرکت عقربه های ساعت شروع به چرخش کند؟ دلیل انتخاب خود را توضیح دهید.

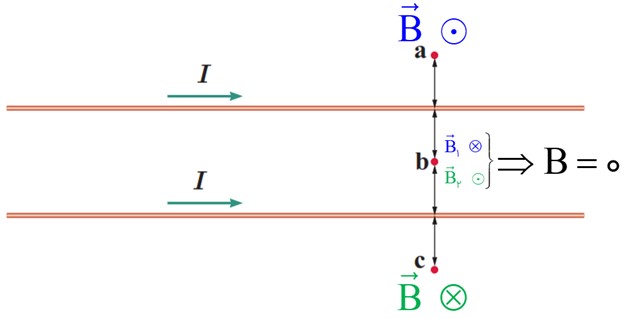

3) جهت میدان مغناطیسی برایند (خالص) ناشی از سیم های موازی و بلند حامل جریان را در هر یک از نقطه های a ، b و c پیدا کنید. نقطه  ٔbدر فاصله مساوی از دو سیم قرار دارد.

1) الف) بردار میدان مغناطیسی در هر نقطه مماس و هم جهت با خط میدان در آن نقطه است در فاصله های مساوی از سیم اندازه میدان یکسان است. و با دور شدن از سیم اندازه میدان مغناطیسی حاصل از سیم حامل جریان کاهش یافته است.

ب) جهت میدان مغناطیسی طبق قانون دست راست مشخص می شود. میدان مغناطیسی در اطراف سیم به صورت دایره های متحدالمرکز است و در نزدیک سیم خطوط میدان بهم نزدیک تر و میدان قویتر است و بالعکس.

2) با توجه به جهت قرار دادی باتری A باید در مدار قرار گیرد تا عقربه مغناطیسی روی سیم به طرف چپ بچرخد. از منظری دیگر، عقربه قطب نما همواره در جهت میدان مغناطیسی قرار می گیرد. برای اینکه عقربه به طرف چپ بچرخد، باید میدان مغناطیسی بر روی سیم به طرف چپ باشد. برای ایجاد چنین میدانی (طبق قاعده دست راست) جریان سیم باید رو به پایین باشد. این جریان توسط باتری A ایجاد می شود.

3) میدان مغناطیسی برآیند در نقطه های a،b و c به ترتیب برون سو،صفر و درون سو می باشد.
