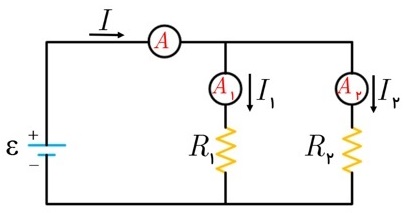

مداری مانند مدار مثال 2ـ8 ببندید و در هر شاخه آن، یک آمپرسنج قرار دهید. با خواندن آمپرسنج ها، رابطه بین جریان ها را بررسی کنید.
پاسخ به صورت زیر خواهد بود:
\(\begin{array}{l}R = \frac{V}{I} \to I = \frac{V}{R}\\\\{I_1} = \frac{{12}}{4} = 3{\rm{ A}}\\\\{I_2} = \frac{{12}}{6} = 2{\rm{ A}}\\\\{I_1} + {I_2} = 5{\rm{ A}}\\\\\frac{1}{{{R_T}}} = \frac{1}{6} + \frac{1}{4} \to \frac{1}{{{R_T}}} = \frac{{2 + 3}}{{12}} \to {R_T} = 2/4{\mkern 1mu} \Omega \\\\I = \frac{V}{{{R_T}}} \to I = \frac{{12}}{{2/4}} \to I = 5{\rm{ A}}\end{array}\)
